Распространенные нотации моделирования процессов

Нотация — это стандартизованный набор символов и правила, определяющие, что они означают.

Аналогия с музыкальной нотацией:#

Как музыкальная нотация включает универсальные символы нотной грамоты и нотных ключей, так и нотация моделирования бизнес-процессов включает символы (значки) и коннекторы (соединители), показывающие взаимосвязи между компонентами реального бизнес-процесса.

Преимущества использования стандартных нотаций:#

  graph TD
    classDef benefit fill:#c8e6c9,stroke:#2e7d32,stroke-width:2px
    classDef desc fill:#e3f2fd,stroke:#1e88e5,stroke-width:2px

    subgraph "Преимущества стандартных нотаций"
        B1[Общий язык] --> D1[Бизнес, специалисты по BPM<br/>и ИТ говорят на одном языке]
        B2[Согласованность] --> D2[Модели единообразны по форме<br/>и содержанию, упрощают анализ]
        B3[Импорт-экспорт] --> D3[Возможность переноса моделей<br/>между различными инструментами]
        B4[Исполнение] --> D4[Некоторые средства могут переводить<br/>нотацию в исполняемый код]
        B5[Повторное использование] --> D5[Стимулирует повторное<br/>использование моделей]
    end

    class B1,B2,B3,B4,B5 benefit
    class D1,D2,D3,D4,D5 desc

Ключевые преимущества:#

Выбор нотации зависит от цели моделирования, аудитории, сложности процесса и доступных инструментов.

Критерии выбора нотации:#

  graph TD
    classDef criteria fill:#e3f2fd,stroke:#1e88e5,stroke-width:2px
    classDef question fill:#fff3e0,stroke:#e65100,stroke-width:2px

    subgraph "Критерии выбора нотации"
        C1[Цель моделирования] --> Q1[Для чего нужна модель?<br/>Обучение, анализ, автоматизация?]
        C2[Аудитория] --> Q2[Кто будет использовать модель?<br/>Руководство, исполнители, ИТ?]
        C3[Сложность процесса] --> Q3[Насколько сложен процесс?<br/>Сколько ветвлений и исключений?]
        C4[Доступные инструменты] --> Q4[Какое ПО используется<br/>в организации?]
        C5[Уровень процессной иерархии] --> Q5[Какой уровень детализации нужен?<br/>Стратегический или операционный?]
        C6[Корпоративные стандарты] --> Q6[Есть ли в организации<br/>стандарт по нотациям?]
    end

    class C1,C2,C3,C4,C5,C6 criteria
    class Q1,Q2,Q3,Q4,Q5,Q6 question

Уровни процессной иерархии и рекомендуемые нотации:#

  graph TD
    classDef level fill:#e3f2fd,stroke:#1e88e5,stroke-width:2px
    classDef notation fill:#c8e6c9,stroke:#2e7d32,stroke-width:2px

    subgraph "Рекомендации по уровням"
        L1[Уровень 1<br/>Стратегический] --> N1[VSM, IDEF0,<br/>Схемы потоков]
        L2[Уровень 2<br/>Тактический] --> N2["BPMN (descriptive), Блок-схемы с дорожками"]
        L3[Уровень 3<br/>Операционный] --> N3["BPMN (analytical), EPC, UML (диаграммы действий)"]
        L4[Уровень 4<br/>Детальный] --> N4["BPMN (executable), UML"]
    end

    class L1,L2,L3,L4 level
    class N1,N2,N3,N4 notation

BPMN (Business Process Model and Notation) — это стандарт моделирования бизнес-процессов, созданный консорциумом Object Management Group (OMG). Версия 2.0 отражает значительно возросшую зрелость этой нотации.

Основные характеристики BPMN 2.0:#

  graph TD
    classDef char fill:#e3f2fd,stroke:#1e88e5,stroke-width:2px
    classDef desc fill:#f5f5f5,stroke:#9e9e9e,stroke-width:1px

    subgraph "Характеристики BPMN 2.0"
        C1[103 символа] --> D1[Сгруппированы в описательные<br/>и аналитические наборы]
        C2[Точные обозначения] --> D2["События (начальные, промежуточные, конечные), действия, потоки"]
        C3[Поддержка взаимодействия] --> D3[Внутри и между компаниями]
        C4[Исполняемость] --> D4[Может быть импортирована в BPMS<br/>для автоматизации]
    end

    class C1,C2,C3,C4 char
    class D1,D2,D3,D4 desc

Для чего используется BPMN:#

Преимущества BPMN:#

Недостатки BPMN:#

Дополнительная информация:#

• Официальный сайт BPMN: www.bpmn.org
• Справочные файлы и примеры моделей, поставляемые вместе с большинством программных продуктов для моделирования

«Плавательные дорожки» (Swimlanes) — это не отдельная нотация, а полезное дополнение к другим нотациям, показывающее распределение обязанностей и полномочий.

Основные характеристики дорожек:#

  graph TD
    classDef char fill:#e3f2fd,stroke:#1e88e5,stroke-width:2px
    classDef desc fill:#f5f5f5,stroke:#9e9e9e,stroke-width:1px

    subgraph "Характеристики дорожек"
        C1[Изображение исполнителей] --> D1[Могут соответствовать роли,<br/>подразделению, системе]
        C2[Формат] --> D2[Вертикальные или<br/>горизонтальные полосы]
        C3[Совместимость] --> D3[Могут использоваться с BPMN,<br/>EPC, UML, блок-схемами]
    end

    class C1,C2,C3 char
    class D1,D2,D3 desc

Для чего используются дорожки:#

  graph LR
    classDef use fill:#e3f2fd,stroke:#1e88e5,stroke-width:2px
    classDef result fill:#c8e6c9,stroke:#2e7d32,stroke-width:2px

    U1[Показать смену<br/>исполнителя] --> R1[Наглядность передачи<br/>ответственности]
    U2[Улучшить взаимопонимание<br/>между сторонами] --> R2[Общее понимание ролей<br/>в контексте процесса]

    class U1,U2 use
    class R1,R2 result

Преимущества дорожек:#

Недостатки дорожек:#

Дополнительная информация:#

• Веб-сайт Agile Modeling: www.agilemodeling.com/style/activityDiagram.htm
• Справочные файлы большинства программных продуктов для моделирования

Блок-схема (Flowchart) — это диаграмма, изображающая алгоритм, поток работ или процесс. Шаги процесса изображаются в виде значков, соединённых стрелками.

Основные характеристики блок-схем:#

  graph TD
    classDef char fill:#e3f2fd,stroke:#1e88e5,stroke-width:2px
    classDef desc fill:#f5f5f5,stroke:#9e9e9e,stroke-width:1px

    subgraph "Характеристики блок-схем"
        C1[Простой набор символов] --> D1[Операции, решения,<br/>начало/конец]
        C2[Стандарт ANSI] --> D2[В 1970 году принят в качестве<br/>стандарта]
        C3[Множество вариантов] --> D3[Для разных отраслей<br/>и целей]
    end

    class C1,C2,C3 char
    class D1,D2,D3 desc

Для чего используются блок-схемы:#

Преимущества блок-схем:#

Недостатки блок-схем:#

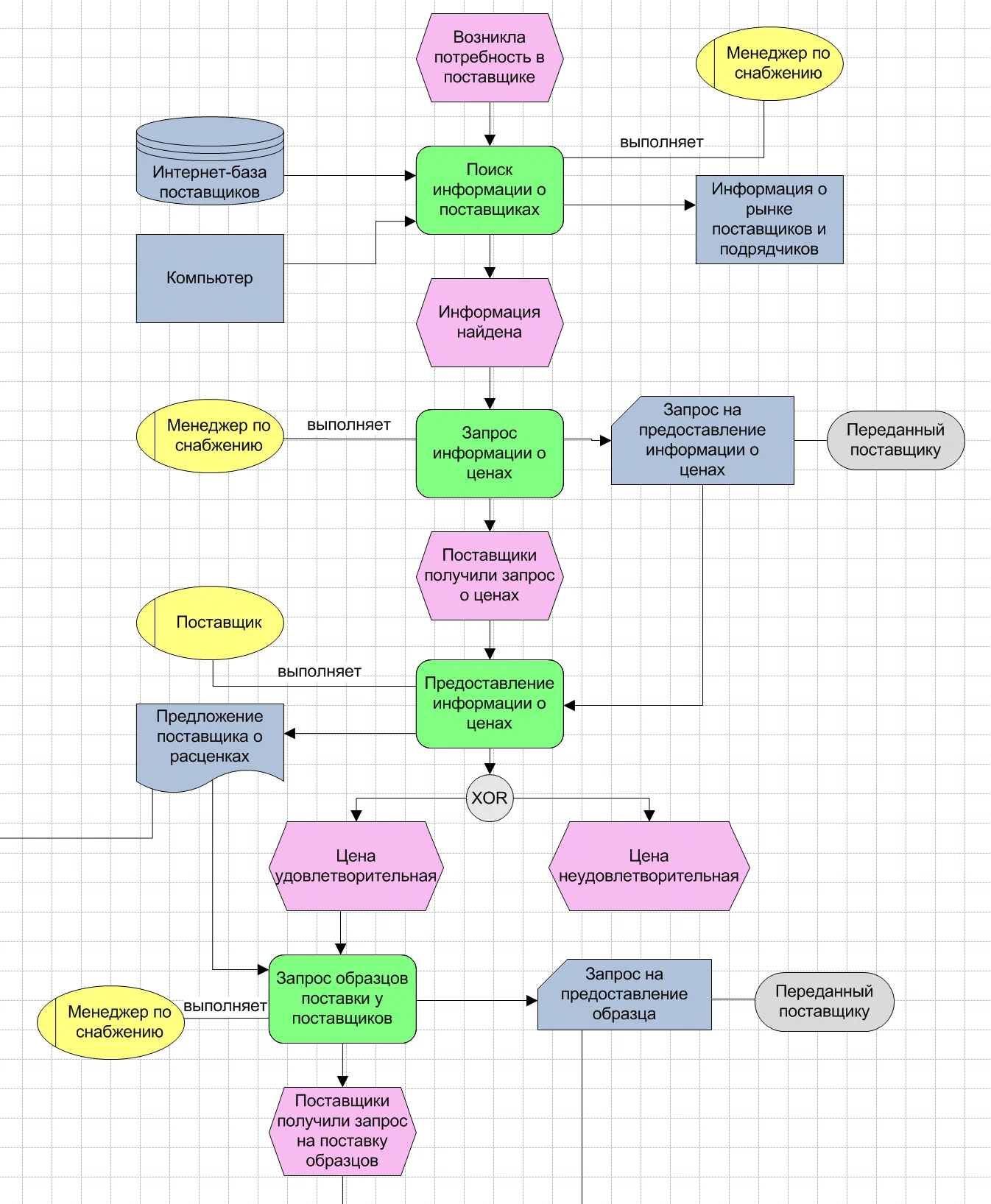

EPC (Event-Driven Process Chain — процессная цепочка, управляемая событиями) — нотация, разработанная профессором Августом-Вильгельмом Шеером как часть методологии ARIS.

Основные характеристики EPC:#

  graph LR
    classDef event fill:#e3f2fd,stroke:#1e88e5,stroke-width:2px
    classDef function fill:#fff3e0,stroke:#e65100,stroke-width:2px
    classDef rule fill:#c8e6c9,stroke:#2e7d32,stroke-width:2px

    subgraph "Структура EPC"
        E1[Событие] --> F1[Функция] --> E2[Событие]
        E1 --> F2[Функция] --> E2
        F1 --> R[Правила:<br/>И, ИЛИ,<br/>исключающее ИЛИ]
        F2 --> R
    end

    class E1,E2 event
    class F1,F2 function
    class R rule

Для чего используется EPC:#

Преимущества EPC:#

Недостатки EPC:#

Дополнительная информация:#

• Сайт ARIS: ariscommunity.com
• Сайт Software AG: www.softwareag.com
• Студопедия studfile.net

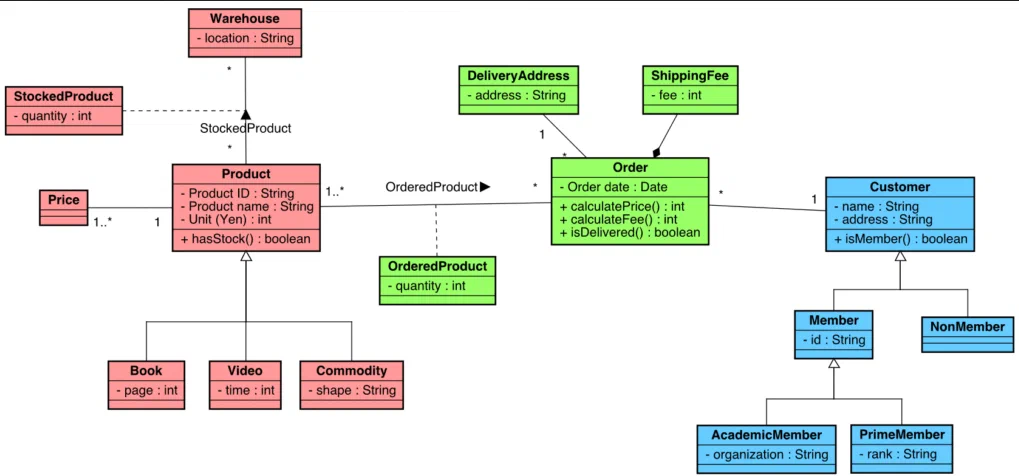

UML (Unified Modeling Language — унифицированный язык моделирования) — это стандартизованный набор нотаций и методов моделирования, предназначенных главным образом для документирования требований к информационным системам.

Основные характеристики UML:#

  graph TD
    classDef char fill:#e3f2fd,stroke:#1e88e5,stroke-width:2px
    classDef desc fill:#f5f5f5,stroke:#9e9e9e,stroke-width:1px

    subgraph "Характеристики UML"
        C1[Семейство нотаций] --> D1[Более 10 связанных друг с другом<br/>нотаций и методов]
        C2[Сложные взаимосвязи] --> D2[Описывает горизонтальные<br/>и иерархические вертикальные связи]
        C3[SysML] --> D3[Нотация для описания систем<br/>и «систем систем»]
    end

    class C1,C2,C3 char
    class D1,D2,D3 desc

Для чего используется UML:#

Преимущества UML:#

Недостатки UML:#

Дополнительная информация:#

• Спецификация и другая информация: www.uml.org
• Справочные файлы программного обеспечения IBM Rational

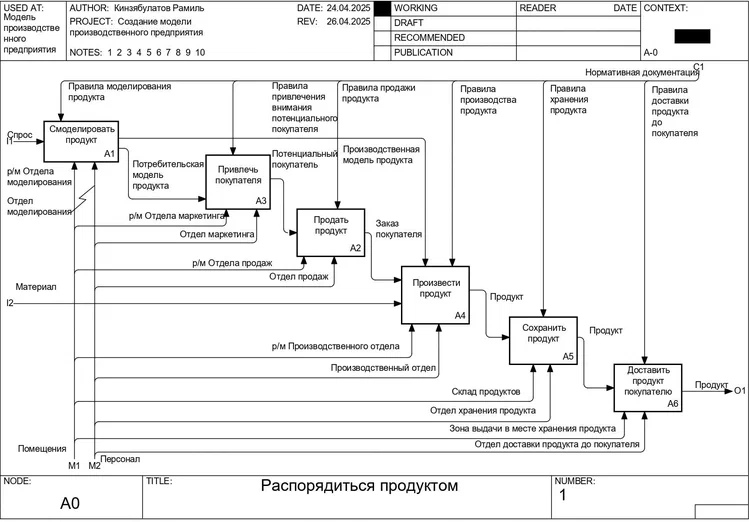

IDEF0 принадлежит семейству стандартных нотаций моделирования IDEF (Integrated Definition — интегрированные описания), разработанных ВВС США. Является составной частью методологии описания процессов и информационных систем в промышленности.

Основные характеристики IDEF0:#

  graph TD
    classDef char fill:#e3f2fd,stroke:#1e88e5,stroke-width:2px
    classDef desc fill:#f5f5f5,stroke:#9e9e9e,stroke-width:1px

    subgraph "Характеристики IDEF0"
        C1[Простой набор символов] --> D1[Прямоугольники процессов<br/>и стрелки: входы, выходы,<br/>управление, механизмы]
        C2[Декомпозиция] --> D2["Нумерация отражает связь нижних уровней с верхними<br/> (A1.3 — дочерний A1)"]
        C3[Словарь данных] --> D3[Наименования хранятся<br/>в словаре данных]
    end

    class C1,C2,C3 char
    class D1,D2,D3 desc
    class top fill:#e3f2fd,stroke:#1e88e5,stroke-width:2px

Для чего используется IDEF0:#

Преимущества IDEF0:#

Недостатки IDEF0:#

Дополнительная информация:#

• www.idef.com

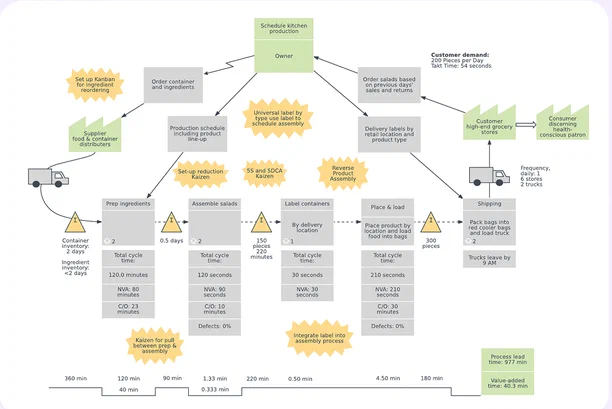

VSM (Value Stream Mapping — карта потока создания ценности) описывает материальные потоки в производственной среде. Это один из инструментов методологии бережливого производства.

Основные характеристики VSM:#

  graph LR
    classDef char fill:#e3f2fd,stroke:#1e88e5,stroke-width:2px

    subgraph "Характеристики VSM"
        C1[Очень простой набор символов]
        C2[Может включать символы из других нотаций]
        C3[Описание материальных потоков]
        C4[Учёт затрат и времени протекания]
    end

    class C1,C2,C3,C4 char

Для чего используется VSM:#

Преимущества VSM:#

Недостатки VSM:#

Дополнительная информация:#

• Материалы по бережливому производству и шести сигмам
